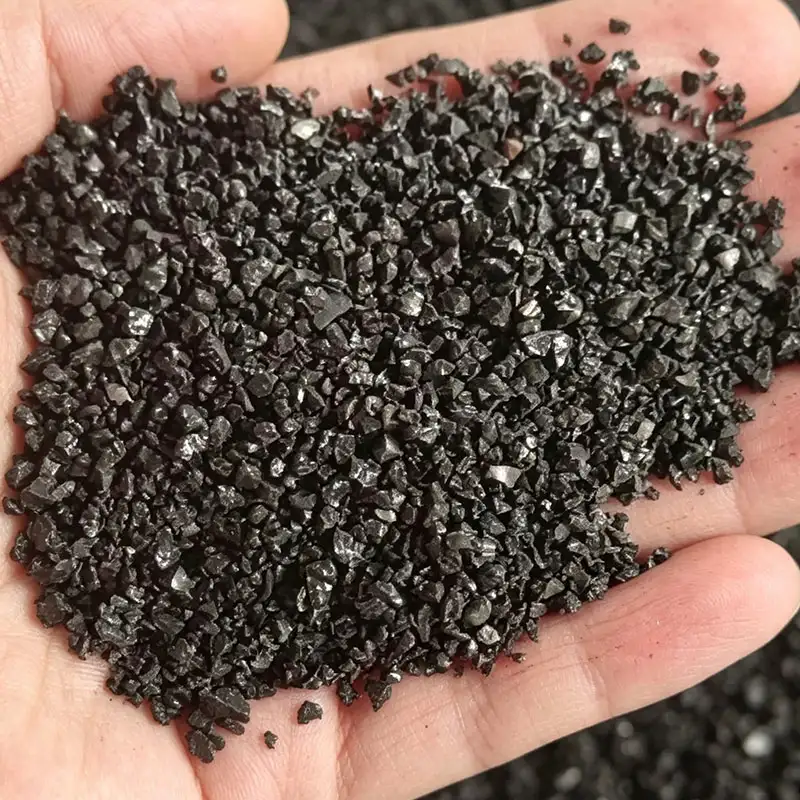

角張ったスチールグリット

山東海山工業技術が提供する角鋼グリットは、深いアンカーパターンと積極的な洗浄が必要な強力な表面処理用に設計されています。この製品は高炭素鋼で作られており、破砕およびふるいにかけられ、繰り返しの衝撃でも丸みを帯びない鋭い角張ったエッジを維持します。汎用研磨剤ではありません。厚い錆、硬いミルスケール、重量鋼部分の頑固な溶接スラグを対象としています。精密部品や薄板金属の場合は、別の研磨材を選択する必要があります。

角張ったスチールグリットの製造方法

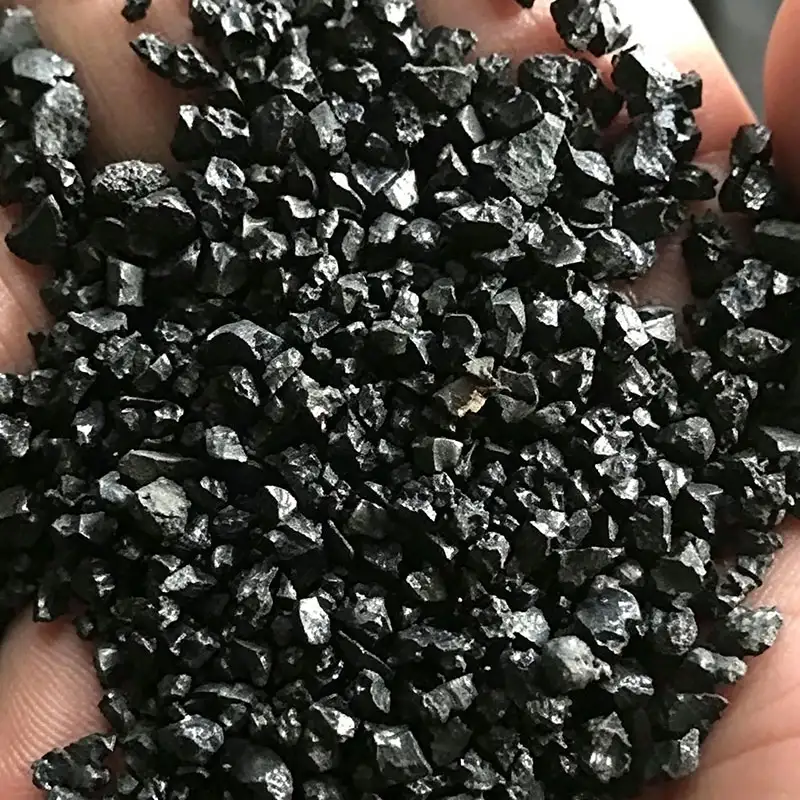

製造プロセスは高炭素鋼のショットから始まり、二度目の粉砕により複数の鋭いエッジを持つ粒子が生成されます。粉砕された材料はいくつかの精密なふるいを通過し、丸い粒子または球形に近い粒子は追加の選別によって除去されます。これにより、大部分の粒子が少なくとも 1 つの明確な刃先を持つ製品が得られます。最終的な硬度は HRC 45 ～ 52 以内に制御されます。この範囲は、切削能力と早期破壊を回避するのに十分な靭性のバランスがとれた範囲です。

製品仕様

硬度は、ロックウェル硬度計を使用して取り付けられた断面で測定されます。粒度分布は、SAE J444 に準拠したふるい分析によって検証されます。化学組成は直読分光計で確認します。

過酷な条件下でのパフォーマンス

• 高い切削抵抗：鋭いエッジは小さな接触領域に衝撃エネルギーを集中させ、球面ショットでは効率的に除去できない硬い酸化スケールや溶接スラグを破壊するのに役立ちます。
• エッジ保持:制御された硬度により使用中の丸まりが軽減されるため、砥粒は柔らかい鋼砥粒よりも切断能力を長く維持します。詰め替えの頻度を減らすことができます。
• ディープアンカープロファイル:炭素鋼では、アンギュラ スチール グリットは通常 75 ～ 120 μm の範囲の表面プロファイルを生成します。これは、強力な接着力を必要とする重防食コーティングに適しています。

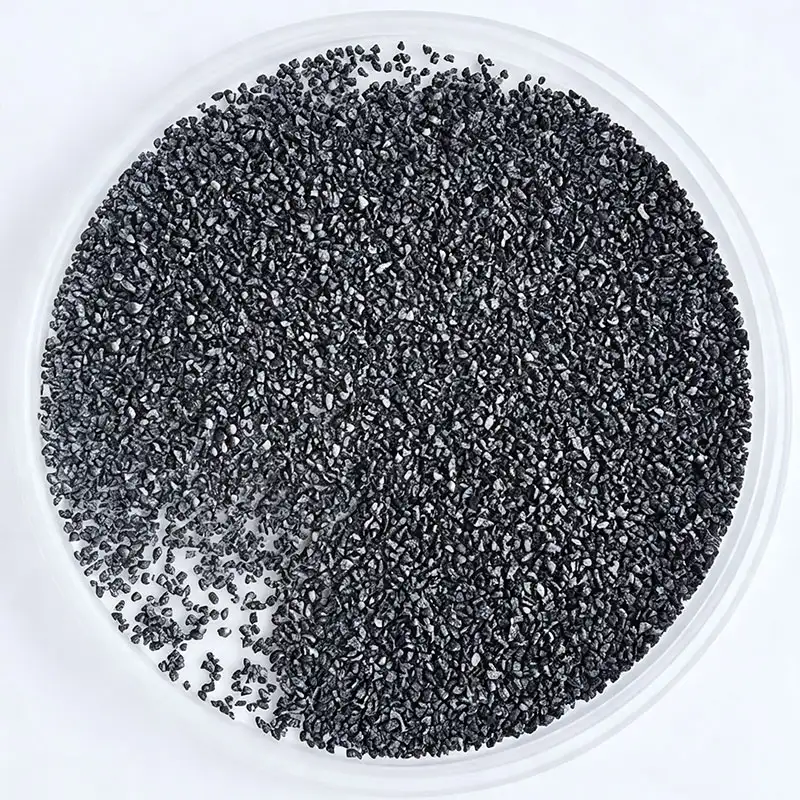

• 均一な粒子サイズ:多段階のスクリーニングにより狭いサイズ分布が維持され、大きなワークピース全体で一貫した表面粗さを実現できます。

アンギュラースチールグリットを使用すべきでない場合

この研磨剤は、積極的な切断作用があるため、8 mm より薄い鋼板、精密機械加工された部品、または滑らかな装飾仕上げが必要な部品には推奨されません。軽いテクスチャリングだけを必要とする薄いコーティングや滑り止め用途には過剰な粗い表面が生成されます。

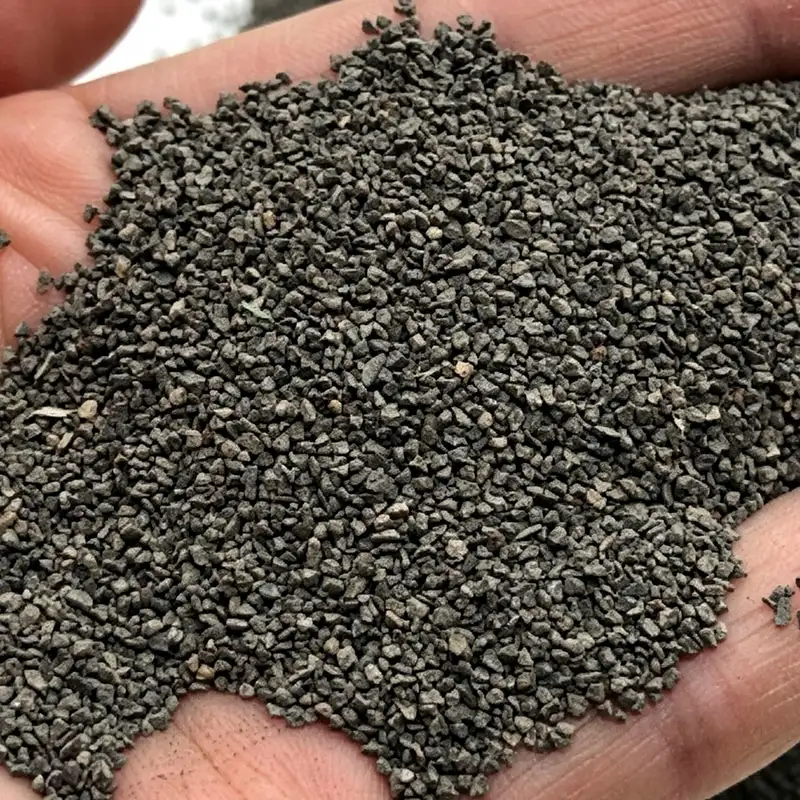

適切な粒子サイズの選択

以下の表は、一般的な角鋼グリット サイズと、強力なブラストにおける一般的な用途の一般的なガイドを示しています。実際の選定は対象ワークでのテストにより確認してください。

粒子が大きいほど、より深いプロファイルが作成され、より重度の汚染が除去されますが、表面が粗くなる可能性があります。高膜厚コーティングの場合、75 ～ 100 μm のプロファイルが指定されることが多く、これは多くの場合 G16 または G18 に相当します。お客様のコーティング仕様と基材の状態に基づいて、具体的な推奨事項を提供いたします。

一般的なアプリケーション

• 船舶修理および重防食システムのための船体発破
• 圧力容器への厚膜コーティング前の基板の粗面化
• 鉄鋼製品からの重い溶接スラグの除去
• 熱間圧延鋼片および板のスケール除去
• 鋼製デッキおよび歩道の滑り止め表面の作成

品質管理とトレーサビリティ

Shandong Haishan Industrial Technology は、直読分光計、ロックウェル硬度計、金属顕微鏡、ふるい振とう機を備えた実験室を維持しています。角鋼グリットのすべてのバッチについて、化学組成、硬度、粒度分布が検査されます。分析証明書とテストレポートは各出荷品に同梱されます。金属組織学的レポートや密度測定などの追加文書は、ご要望に応じて入手可能です。

梱包と保管

標準梱包は、耐湿性 PE インナーライナーと織られたポリプロピレン製アウターバッグを備えた 25 kg バッグです。大量注文の場合は、パレット上の 1,000 kg のバルクバッグをご利用いただけます。輸出の場合、パレットは ISPM 15 要件に準拠します。吸湿を防ぐため、乾燥した屋根のある場所に保管してください。この製品は使用前の事前スクリーニングを必要としません。

よくある質問

アンギュラースチールグリットと通常のスチールグリットの違いは何ですか?

通常のスチールグリットには、角張った粒子、丸い粒子、部分的に丸い粒子が混在している場合があります。角張ったスチールグリットは、丸みを帯びた粒子を除去するために特別に処理されており、より鋭い刃先を持つ粒子が残ります。これにより、より高い切削力とより深いアンカープロファイルが得られますが、同時に攻撃性が高くなり、薄い部品や精密部品にはあまり適しません。

角張ったスチールグリットはホイールブラスト機でリサイクルできますか?

はい、ほとんどのクローズドループホイールブラストシステムでリサイクルできます。ただし、より攻撃的であるため、粒子の分解は標準的なグリットよりもわずかに速い場合があります。作業混合物を監視し、必要に応じて新しい砥粒を追加すると、一貫したパフォーマンスを維持できます。

角張ったスチールグリットでブラストした後、どのような表面形状が期待できますか?

炭素鋼の場合、表面プロファイルは通常、粒子サイズ、ブラスト圧力、スタンドオフ距離に応じて 75 ～ 120 μm の範囲になります。表面プロファイル ゲージまたはレプリカ テープを使用して、プロファイルがコーティング メーカーの要件を満たしていることを確認します。

角鋼砥粒はステンレス鋼またはアルミニウムの表面に適していますか?

いいえ、角鋼グリットは炭素鋼から作られているため、ステンレス鋼やアルミニウムに鉄汚染を引き起こす可能性があります。これらの材料には、ステンレス鋼の研磨剤または非金属メディアを使用してください。

角張ったスチールグリットは他の研磨剤よりも多くの粉塵を生成しますか?

より細かいスチールグリットと比較して、角のあるスチールグリットは粒子が大きく、分解しにくいため、適度な粉塵を生成します。ただし、ブラスト処理ではある程度の粉塵が発生するため、適切な換気と集塵が必要です。

テスト用のサンプルを提供してもらえますか?

はい、サンプル数量をご用意しております。完全な注文を行う前に、実際のワークピースでテストして、砥粒サイズとプロファイルが適切であることを確認する最良の方法です。
