鉄骨構造用スチールショット

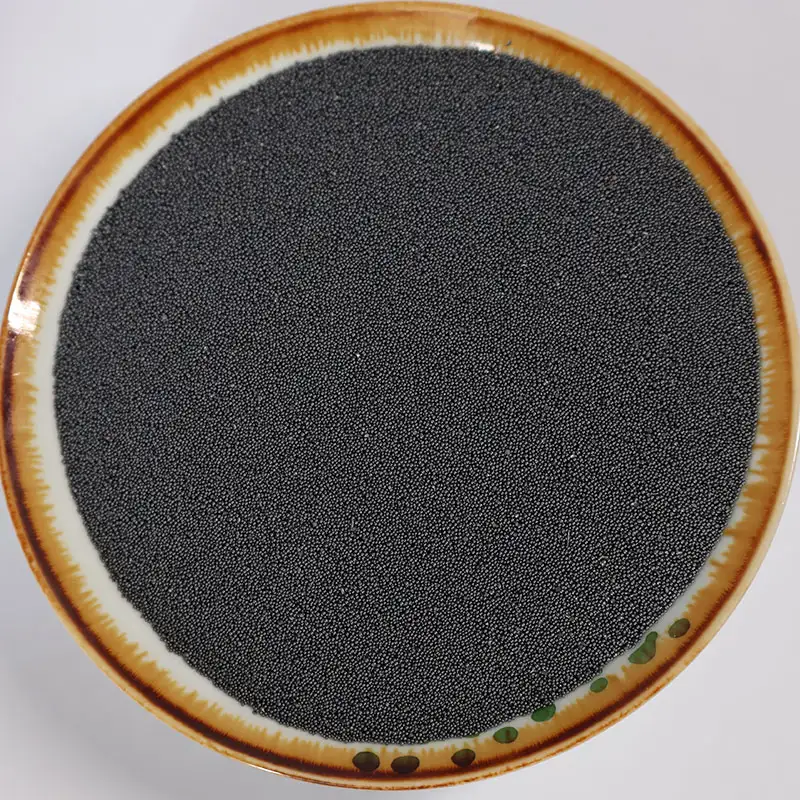

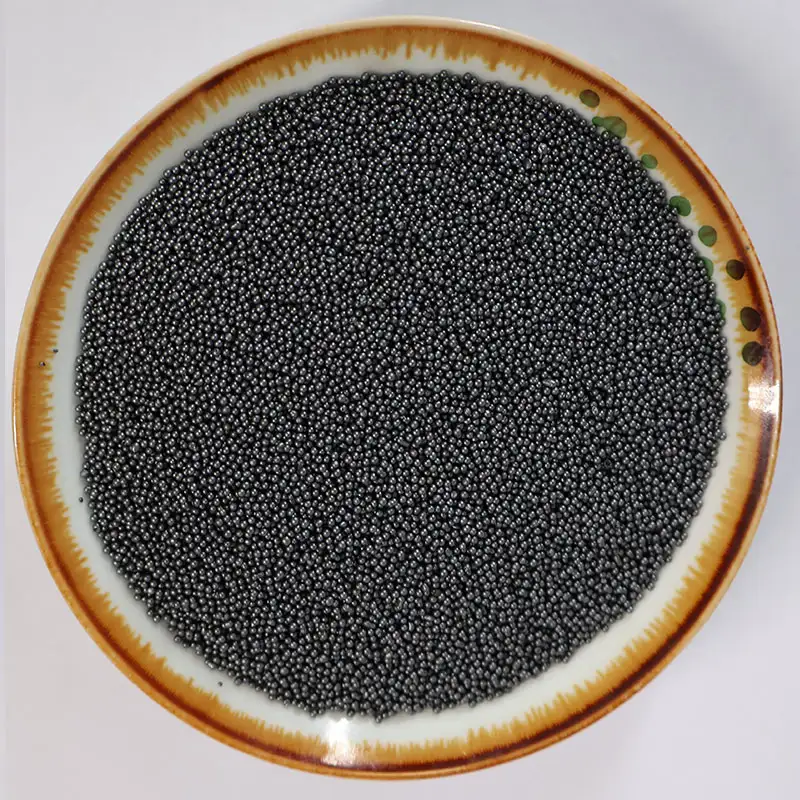

山東海山工業技術は、構造用鋼の発破ライン用に混合サイズの鋼ショットを製造しています。同社は年間 100,000 トンの生産能力で操業し、50 か国以上の顧客に製品を供給しています。この鉄骨構造用スチールショットは、主成分として S330 と少量の S390 を組み合わせて、鉄骨構造の製造でよく見られる不均一な錆、硬い溶接スラグ、厚い鋼材セクションに対応します。これは、H 形鋼、箱桁、および同様の重量部品に使用される貫通型ショット ブラスト機を対象としています。薄い金属板、精密部品、非鉄材料用には設計されていません。

S330 と S390 を組み合わせる理由

混合サイズ分布が選択されるのは、単一サイズの鋼ショットでは、大きな構造用鋼に対して良好な被覆率と十分な衝撃エネルギーの両方を提供できないことが多いためです。 S330 粒子は、溶接の継ぎ目、コーナー、軽く錆びた領域に届くほど小さいのに対し、S390 粒子は、より高い衝撃力を発揮して硬い溶接スラグや厚いミルスケールを破壊します。この組み合わせにより、砥粒を変更することなく、1 回のブラスト操作で同じワークピースのさまざまな表面状態に対処できるようになります。

実際の表面状態に合わせて配合比率を調整できます。重い錆や厚いスラグには、より高い割合の S390 が必要になる場合がありますが、軽度の錆しか含まないきれいな鋼には、より多くの S330 を使用できます。ワークと生産ラインのパラメータを検討した後、開始比率を推奨します。

製品仕様

化学組成、硬度、粒度分布は各生産バッチでテストされます。硬度は、取り付けられた断面についてロックウェル試験機を使用して測定されます。ふるい分析は SAE J444 に準拠しています。表面プロファイルの範囲は通常のブラスト条件に基づいており、圧力、スタンドオフ、および基材の状態によって異なる場合があります。

構造用鋼条件下での性能

• ハードスラグへの影響:HRC 45 ～ 52 の高い硬度により、溶接スラグに衝突する際の粒子の破壊に耐え、柔らかいスチール ショットと比較して研磨寿命が延長されます。
• 広い表面をカバーします:混合サイズは単一サイズの研磨剤よりも表面の凹凸をうまく埋め、H ビームのフランジ、ウェブ領域、溶接接合部の均一な仕上げを実現します。
• アンカープロファイルの形成:適切なブラストパラメータの下で、この製品は 40 ～ 75 μm の範囲の表面プロファイルを生成します。これは、構造用鋼の強力な防食コーティングシステムに一般的に指定されています。
• ブラストラインの互換性:鉄構プラントで使用される貫通型ショットブラスト機の供給・投射特性に合わせた粒径と硬度を採用しています。

表面の清浄度とコーティングの準備

この研磨材は、ブラストパラメータが正しく設定されている場合に、Sa 2.5 の表面処理をサポートするように設計されています。 Sa 2.5 は、表面プロファイルではなく、ブラスト後の視覚的な清浄度レベルを指します。実際の結果は、初期の表面状態、ブラスト速度、研磨剤の流量、および機械の設定によって異なります。必要な清浄度とプロファイルが達成されていることを確認するために、完全な生産の前にテスト領域をブラストして検査する必要があります。

機器の互換性

鋼構造物用スチールショットは、鋼構造物製造で一般的に使用される貫通型ショットブラスト装置を対象としています。より大きなスチールショットが指定されている一部のエアブラストシステムでも使用できます。機械オペレーターは、ワークピースのサイズと必要なプロファイルに応じて、ホイール速度、研磨剤の流れ、コンベア速度を調整する必要があります。同様の硬度とサイズの標準スチールショットから切り替える場合、特別な装置の改造は必要ありません。

代表的な用途

• 鋼製の柱、梁、H形鋼、I形鋼の塗装前のブラスト洗浄
• 橋梁鋼箱桁、ガードレールの下地処理
• 格子構造物およびパイプトラスの前処理
• プレハブ建築用鋼材部品のバッチ処理
• 風力発電タワー構造物の断面錆除去

この研磨剤は、6 mm より薄い鋼板、精密機械加工部品、アルミニウム合金、またはその他の軟質金属には推奨されません。

品質管理と文書化

すべてのバッチの化学組成、硬度、粒度分布がテストされます。研究室では、直読式分光計、ロックウェル硬度計、ふるい振とう機を使用しています。分析証明書とテストレポートは各出荷に同梱されます。 ISO 9001:2015 認証や金属組織レポートなどの追加文書は、ご要望に応じて入手可能です。当社では、原材料から最終出荷までバッチのトレーサビリティを維持しています。

梱包と保管

標準梱包は、ポリプロピレン製織布外袋の内側に耐湿性 PE インナーライナーを備えた 25 kg 袋です。大量注文の場合は、パレット上の 1,000 kg のバルクバッグをご利用いただけます。輸出用に、パレットは ISPM 15 要件を満たすように準備されています。乾燥した屋根のある場所に保管してください。バッグは地面から離し、継続的な高湿度から保護する必要があります。

よくある質問

構造用鋼にシングルサイズの鋼ショットを使用してみてはいかがでしょうか?

単一サイズのショットでは、大きな鋼材セクションに必要な衝撃エネルギーと表面被覆率の両方を提供できない場合があります。サイズが混合されているため、大きな粒子で重いスラグや錆を処理し、小さな粒子で溶接の継ぎ目やウェブとフランジの交差部などの狭い領域を洗浄できます。これにより、より均一な表面プロファイルを実現できます。

錆の状態に応じて混合比を変えることはできますか？

はい、S330 と S390 の比率は調整できます。ひどく錆びたコンポーネントや激しく溶接されたコンポーネントの場合は、より高い割合の S390 が推奨される場合があります。軽く錆びた鋼の場合、S330 を増やすと表面粗さと研磨剤の消費量を減らすことができます。実際のワークの状態を確認した上でブレンドをご提案させていただきます。

どのような表面形状を期待すればよいですか?

構造用炭素鋼の一般的な表面プロファイルは 40 ～ 75 μm です。正確な値は、噴射圧力、スタンドオフ距離、および鋼の状態によって異なります。塗装前にレプリカテープや表面形状ゲージで形状を確認してください。

Is this product suitable for Sa 2.5 surface preparation?

この研磨材は、ブラストパラメータが正しく制御されている場合、Sa 2.5 の準備をサポートできます。 Sa 2.5 は清浄度の基準であり、粗さの基準ではありません。最終的な結果は、初期の錆の状態と機械の設定によっても異なります。

アルミや薄鋼板にも使用できますか？

いいえ、この製品は薄い鋼板に対して攻撃的すぎるため、変形を引き起こす可能性があります。また、表面に過度の損傷や汚染が生じる危険性があるため、アルミニウムやその他の柔らかい金属には適していません。このような材質の場合は、別の種類の研磨剤が必要です。

製品を使用する前に特別な取り扱いが必要ですか?

特別な事前審査や準備は必要ありません。お届け後すぐにご使用いただける商品です。乾燥した状態で保管し、ブラスト機に積み込む前にパッケージに損傷がないか確認することをお勧めします。

スチールショットの粒度分布範囲

スチールショットとスチールグリットの主な技術指標
